Amplificador estéreo de 38 a 100w de potencia

Se describe un amplificador de altas prestaciones, ya entrando en el terreno de circuitos más elaborados. En esta caso, un equipo que nos puede suministrar, de acuerdo a la impedancia de salida y a la fuente de alimentación, potencias que van desde 30 w a 60 w, de acuerdo a la siguiente tabla:

Alimentación (Volts)          Impedancia de salida (ohms)       Potencia de salida (watts)
     28                                                  4                                         68
     28                                                  8                                         38
     35                                                  4                                         100
     35                                                  8                                          50
Para el ejemplo, utilizamos una fuente de alimentación simétrica, que nos entregue +35, -35v, 3 amperes, por lo menos y una impedancia de 4 ohms, logrando una potencia de salida de 100 w "reales". Este amplificador, como todos los descriptos , podemos usarlo para musicalizar recintos algo grandes, ya que 100 w ya excede de uso doméstico. Podemos usar entradas como reproductores de mp3, bandejas giradiscos y/o bandejas de CD, sintonizadores de radio, y en especial, en combinación con un distorsionador, guitarra eléctrica.
Está basado en el circuito integrado LM3886, que se caracteriza por entregar distintas potencias de salida de
acuerdo a la tensión aplicada y a la carga de salida.
Se muestra un circuito con dos CI, para estéreo.
El circuito es el siguiente:
Los CI deberán estar montados en un generoso disipador, ya que la potencia de salida generada produce a su vez mucho calor, y sin el disipador se quemaría inmediatamente.
La plaqueta , lado componentes es:

Y del lado de las pistas:

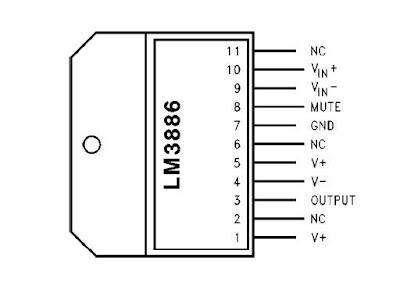

Los terminales del LM3886:

Para más información del CI usado, ir a:
