Control de volumen digital

Con este sencillo circuito, basado en el DS1669, obtenemos un control de volumen digital, mediante el uso de dos teclas tipo pulsador.
La principal ventaja de este circuito es que no está afectado del desgaste que se produce en un potenciómetro convencional, tanto en su eje como en el cursor resistivo, que luego produce el ruido característico que se produce al accionar el control, y que afecta sensiblemente la calidad de sonido.
Se coloca a la "salida" de , por ejemplo, un reproductor mp3  y la entrada del amplificador.

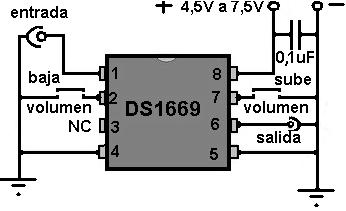

El esquema es el siguiente:

El volumen se controla al accionar los pulsadores que se muestran en el esquema. El nivel de salida se mantiene incluso al desconectar la alimentación.
La alimentación puede ser provista por una fuente de alimentación de 4,5 V a 7,5V, usualmente 5V, con una corriente de 0,05A.
El condensador es cerámico, de 0,1uF, y tiene la función de filtrado de la fuente. El mismo debe estar lo más cerca posible del integrado, a fin de garantizar un correcto filtrado.

De acuerdo a los valores deseados se debe escoger entre los siguientes modelos:
DS1669-10 ~ 10 kΩ
DS1669-50 ~ 50 kΩ
DS1669-100 ~ 100 kΩ

Los datos y especificaciones técnicas del DS1669 están en el siguiente link:
